产品说明:
适用范围
JB型溶药搅拌机适用于石油和化工等行业污水处理及中小型冷却塔和循环水的溶药搅拌。

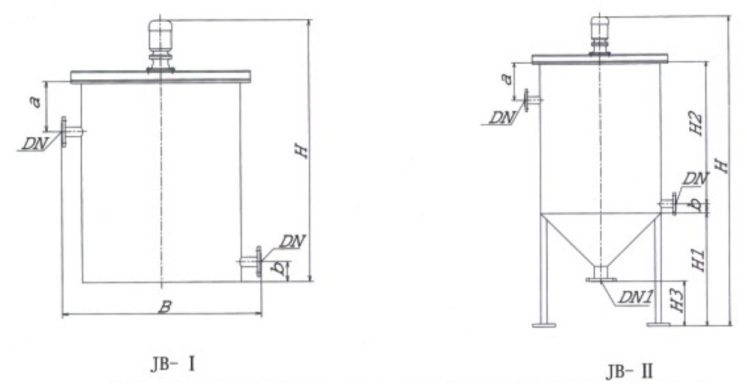

外形尺寸图
规格和性能参数表
项目 | 搅拌槽尺寸 D×H(mm) | 电机功率 (kw) | H (mm) | B (mm) | a (mm) | b (mm) | DN (mm) |
JB-Ⅱ-8-0.75 | φ 800×1000 | 0.75 | 1600 | 1000 | 250 | 100 | 40 |
JB-Ⅱ-10-0.75 | φ1000x1200 | 0.75 | 1800 | 1200 | 300 | 100 | 40 |
JB-Ⅱ-14-0.75 | φ1400x1600 | 0.75 | 2300 | 1600 | 300 | 100 | 50 |
JB-Ⅱ-18-1.5 | φ1800×2000 | 1.5 | 2880 | 2000 | 300 | 100 | 50 |
JB-Ⅱ-20-1.5 | φ2000×2200 | 1.5 | 3080 | 2200 | 300 | 150 | 50 |
JB-Ⅱ-24-2.2 | φ2400×2500 | 2.2 | 3280 | 2600 | 300 | 150 | 65 |
项目 | 搅拌槽尺寸 D×H(mm) | 电机功率 (kw) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | a (mm) | b (mm) | DN (mm) | DN1 (mm) |
JB-I-8-0.75 | φ800x1000 | 0.75 | 2165 | 755 | 750 | 300 | 250 | 60 | 40 | 80 |
JB-I-10-0.75 | φ1000×1200 | 0.75 | 2300 | 840 | 850 | 300 | 300 | 60 | 40 | 100 |
JB-I-14-0.75 | φ1400x1600 | 0.75 | 2800 | 1050 | 1050 | 300 | 300 | 80 | 50 | 100 |
JB-I-18-1.5 | φ1800×2000 | 1.5 | 3400 | 1250 | 1200 | 300 | 300 | 80 | 50 | 100 |
JB-I-20-1.5 | φ2000×2200 | 1.5 | 3500 | 1350 | 1400 | 300 | 300 | 100 | 50 | 100 |
JB-I-24-2.2 | φ2400×2500 | 2.2 | 3600 | 1550 | 1500 | 300 | 300 | 100 | 65 | 100 |
